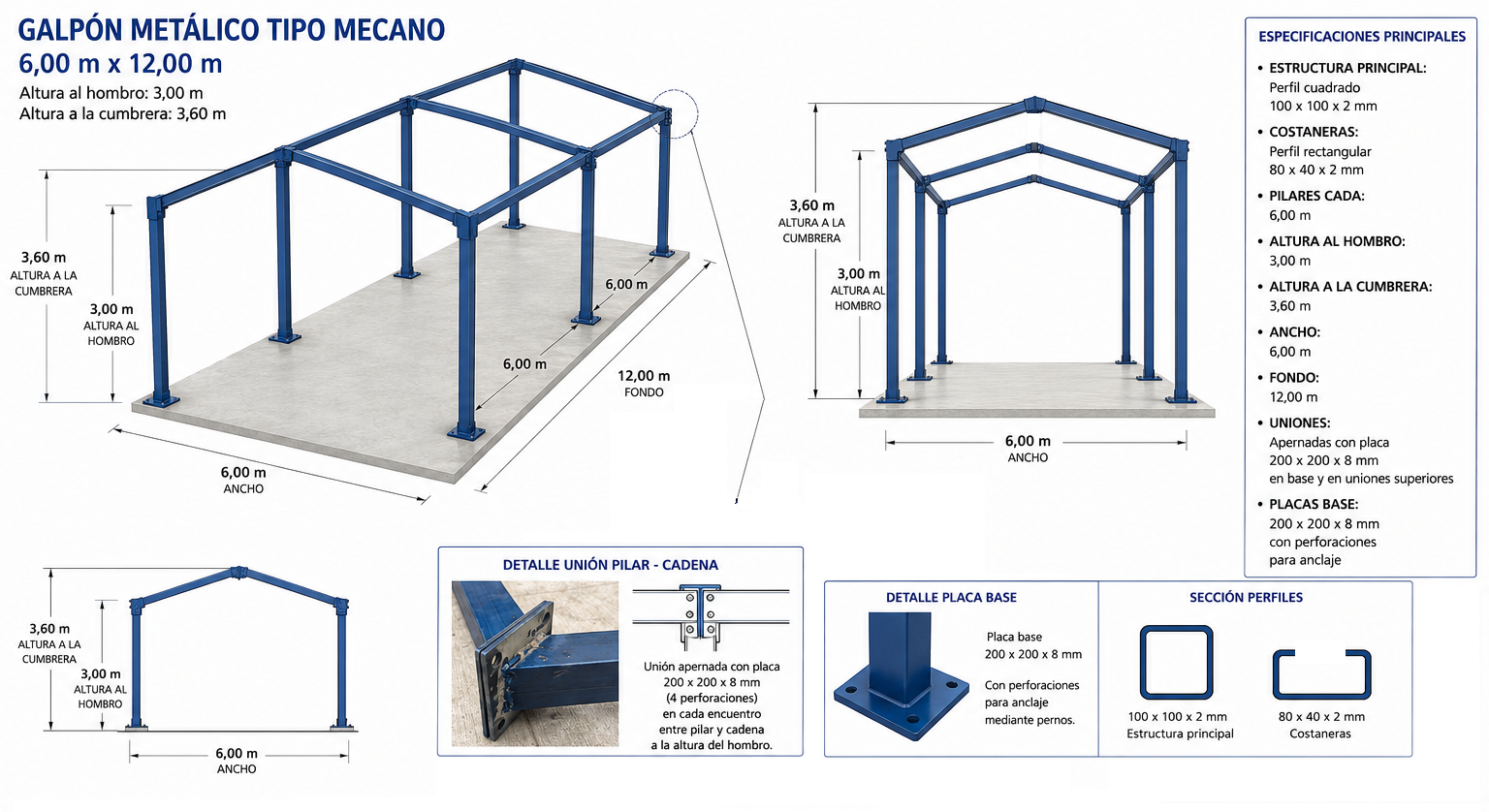

Galpón Metálico Tipo Mecano 6×12 metros – 74 m²
Estructura metálica modular tipo mecano, diseñada para facilitar su transporte, montaje y ensamblaje directamente en terreno. Una solución resistente y versátil para la construcción de bodegas, talleres, espacios de almacenamiento, galpones agrícolas, comerciales o industriales.

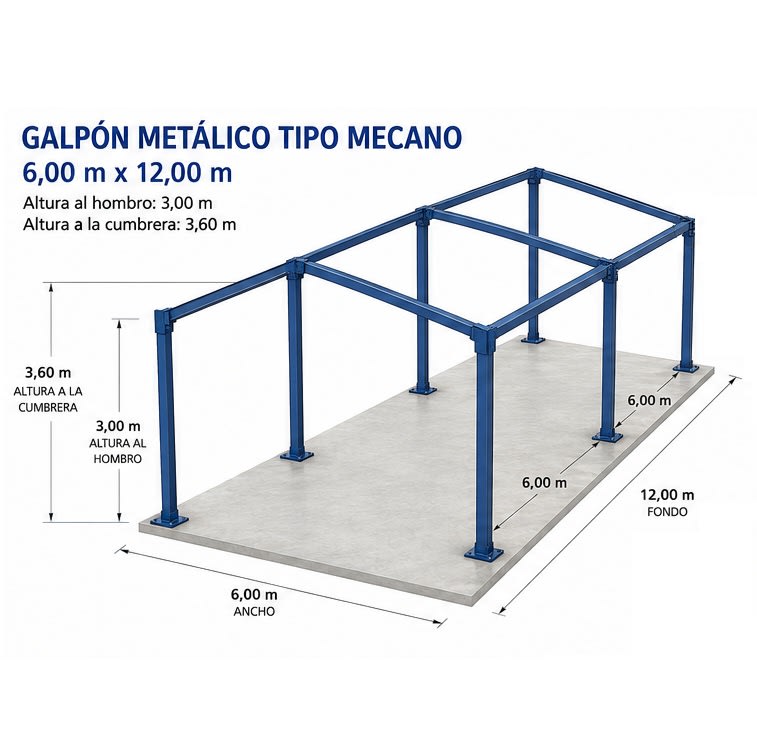

El galpón posee dimensiones de 6 metros de ancho por 12 metros de fondo, alcanzando una superficie total de 74 m², con una altura de 3 metros al hombro.
Sistema modular tipo mecano
Una de las principales características de este galpón es su diseño completamente modular y desmontable. Sus pilares y vigas se fabrican en tramos de hasta 3 metros, permitiendo transportar la estructura de manera mucho más sencilla y ensamblarla posteriormente en el lugar de instalación.
Las diferentes secciones se unen mediante placas y uniones apernadas, reduciendo la necesidad de transportar elementos estructurales de grandes dimensiones y facilitando el acceso a parcelas, campos, faenas u otros lugares donde el transporte de estructuras completas puede resultar complejo.
Este concepto tipo mecano permite además desmontar la estructura y trasladarla en caso de ser necesario.
Características principales
Dimensiones: 6 m de ancho × 12 m de fondo +/-5%.
Superficie: 74 m² +/-5%.
Altura al hombro: 3 m.

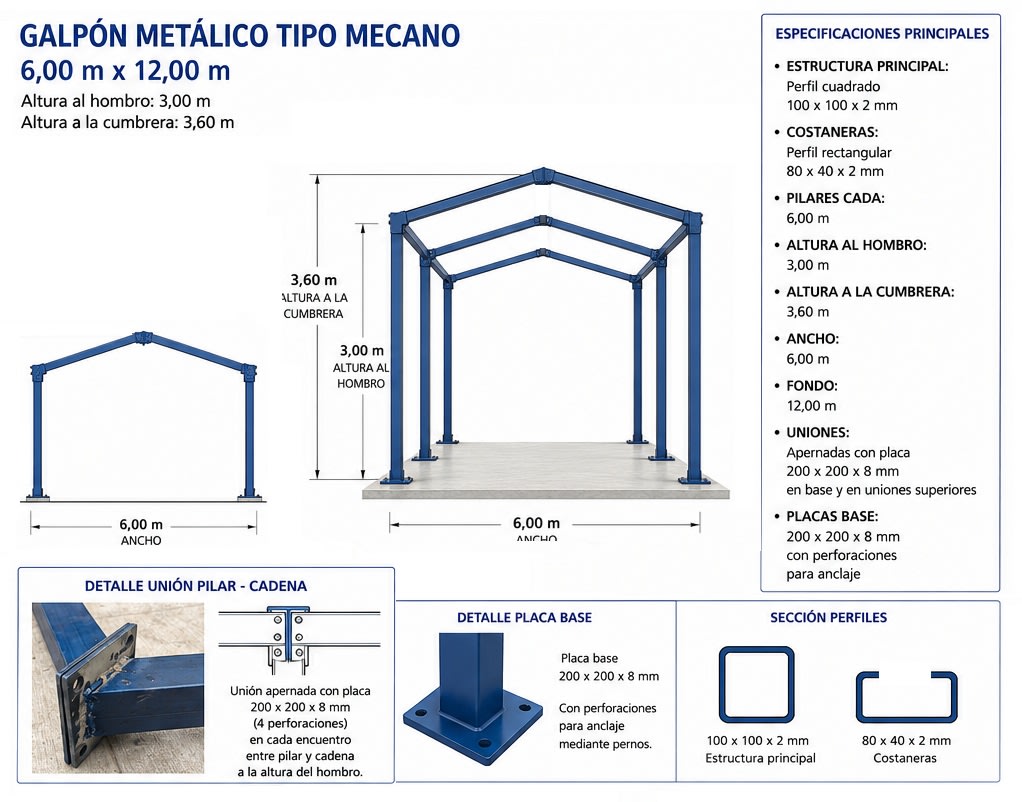

Estructura principal: perfil tubular cuadrado de acero 100 × 100 × 2 mm.
Construcción modular: pilares y vigas divididos en tramos de hasta 3 metros para facilitar transporte y manipulación.
Sistema tipo mecano: estructura ensamblable mediante uniones apernadas en terreno.
Cerchas: 3 cerchas estructurales distribuidas cada 6 metros a lo largo del galpón.
Costaneras: perfil rectangular de acero 80 × 40 × 2 mm, preparadas para recibir la cubierta y revestimiento seleccionado por el cliente.

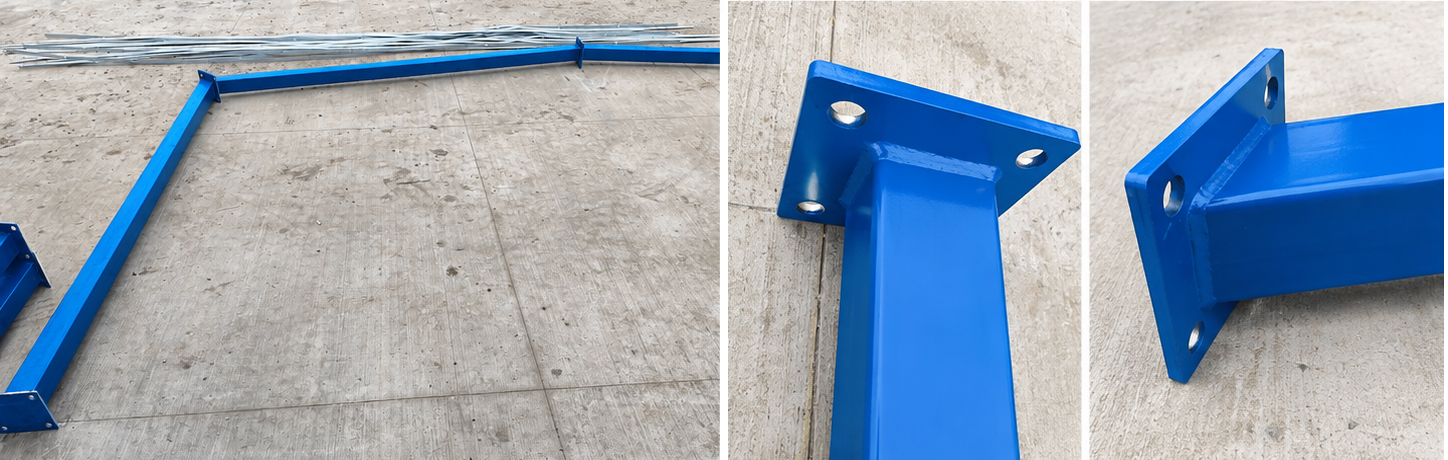

Placas base: acero de 200 × 200 × 8 mm, perforadas y preparadas para su anclaje mediante pernos a la fundación o radier correspondiente.
Fácil transporte: sus componentes de dimensiones reducidas permiten optimizar el traslado hasta el lugar de instalación.
Montaje en terreno: diseñado para armar la estructura directamente en su ubicación definitiva.
Preparado para diferentes tipos de revestimiento
La estructura se entrega preparada para que el cliente pueda definir posteriormente la cubierta y los cierres laterales de acuerdo con las características de su proyecto, utilizando planchas metálicas, zinc, paneles aislados u otras soluciones compatibles.
También permite personalizar posteriormente elementos como portones, puertas, ventanas, cierres y otras terminaciones.
Una solución práctica, transportable y modular
El concepto tipo mecano permite ofrecer un galpón de buenas dimensiones sin las dificultades logísticas asociadas al traslado de estructuras de gran tamaño. Sus componentes de hasta 3 metros facilitan el transporte, descarga, manipulación y posterior ensamblaje.
Una alternativa especialmente conveniente para parcelas, talleres, estacionamientos, bodegas, instalaciones agrícolas, pequeñas industrias y proyectos ubicados en lugares de acceso más complejo.
Documentación del Producto
Ponemos a disposición de nuestros clientes información técnica del producto para utilizarla como referencia en el desarrollo de diseños, especificaciones técnicas, licitaciones y proyectos.
- Ficha Técnica Galpón 6x12 metros
ICAST | Estructuras Metálicas
Galpón de Perfil Cuadrado 6 x 12 metros
Estructura metálica modular tipo mecano para bodegas, talleres y proyectos agrícolas, comerciales e industriales.
Descripción del producto
El Galpón de Perfil Cuadrado de 6 x 12 metros de ICAST es una solución de estructura metálica modular diseñada para habilitar espacios destinados al almacenamiento, talleres, actividades agrícolas y distintas aplicaciones comerciales o industriales.
Su sistema de construcción tipo mecano permite transportar los componentes por tramos y ensamblarlos directamente en terreno mediante uniones apernadas. Esta configuración facilita la manipulación de las piezas y la logística de traslado hacia parcelas, campos, faenas y otros lugares de instalación.
La estructura principal utiliza perfiles tubulares cuadrados de acero de 100 x 100 x 2 mm. Incorpora pilares, vigas, cerchas, costaneras y placas base preparadas para su fijación a una fundación o radier adecuado.
El diseño permite definir la cubierta y los cierres laterales de acuerdo con las necesidades del proyecto, previa confirmación de las opciones compatibles y del alcance del suministro.
Principales beneficios
- Formato funcional: dimensiones nominales de 6 metros de ancho por 12 metros de largo.
- Estructura modular: pilares y vigas divididos en tramos de hasta 3 metros para facilitar el transporte.
- Uniones apernadas: sistema de ensamblaje tipo mecano para el armado en terreno.
- Construcción en acero: estructura principal con perfiles tubulares cuadrados.
- Adaptable al proyecto: permite definir la cubierta y los revestimientos compatibles con el diseño.
- Posibilidad de personalización: se pueden evaluar puertas, portones, ventanas y otras terminaciones.
- Logística simplificada: sus componentes modulares facilitan la manipulación y el traslado.
Características técnicas
| Producto | Galpón de Perfil Cuadrado 6 x 12 metros |
| Tipo de estructura | Metálica modular tipo mecano |
| Ancho nominal | 6 metros (±5% según ficha comercial) |
| Largo nominal | 12 metros (±5% según ficha comercial) |
| Superficie nominal | 72 m² (±5% según ficha comercial) |
| Altura al hombro | 3 metros |
| Estructura principal | Perfil tubular cuadrado de acero 100 x 100 x 2 mm |
| Pilares y vigas | Componentes modulares en tramos de hasta 3 metros |
| Cerchas | 3 unidades estructurales distribuidas a lo largo del galpón |
| Costaneras | Perfil rectangular de acero 80 x 40 x 2 mm |
| Placas base | Acero de 200 x 200 x 8 mm, perforadas para anclaje |
| Sistema de unión | Placas y uniones apernadas |
| Cubierta y cierres laterales | Se definen según el proyecto; confirmar inclusión en la cotización |
Las especificaciones corresponden a la información comercial publicada por ICAST. Confirme las medidas, cantidades, terminaciones y alcance del suministro antes de realizar la compra.
Aplicaciones recomendadas
- Bodegas y espacios de almacenamiento.
- Talleres y áreas de trabajo.
- Galpones agrícolas y espacios de apoyo para faenas.
- Espacios para resguardar equipos, herramientas y materiales.
- Proyectos comerciales que requieran una estructura metálica compacta.
- Instalaciones industriales compatibles con las dimensiones y el diseño estructural del modelo.
Montaje y consideraciones del proyecto
El sistema modular permite transportar los componentes por tramos y ensamblarlos en el lugar de instalación mediante placas y uniones apernadas.
Las placas base están preparadas para su fijación a una fundación o radier adecuado. Las fundaciones y los anclajes deben dimensionarse de acuerdo con las condiciones del terreno y las exigencias estructurales del proyecto.
La cubierta y los cierres laterales se pueden seleccionar según los requerimientos del cliente, considerando la compatibilidad de los revestimientos con la estructura.
Importante: confirme con ICAST qué elementos de fijación, cubierta, cierres laterales, transporte y montaje están incluidos en la oferta comercial.
Otros galpones y soluciones ICAST
Conozca otras alternativas de galpones prefabricados para diferentes necesidades de espacio:
Documentación técnica
ICAST dispone de una ficha técnica del Galpón de Perfil Cuadrado 6 x 12 metros para apoyar la revisión de especificaciones, el desarrollo de diseños y la planificación del proyecto.
Solicite la ficha técnica al equipo comercial para confirmar los antecedentes del modelo y las condiciones de instalación.
Preguntas frecuentes
¿Qué superficie tiene el galpón?
Sus dimensiones nominales son 6 metros de ancho por 12 metros de largo, equivalentes a una superficie aproximada de 72 m².
¿Cuál es la altura al hombro?
La altura al hombro indicada en la ficha comercial es de 3 metros. Consulte por la altura total y la configuración de la cubierta.
¿Qué tipo de estructura utiliza?
Utiliza perfiles tubulares cuadrados de acero de 100 x 100 x 2 mm en la estructura principal, con un sistema modular tipo mecano y uniones apernadas.
¿Incluye cubierta y cierres laterales?
La estructura se presenta preparada para definir los revestimientos del proyecto. Confirme con ICAST si la cubierta y los cierres laterales están incluidos en la cotización.
¿Se puede instalar en una parcela?
El formato modular facilita el transporte de los componentes. Antes de instalarlo, deben revisarse las condiciones del terreno, las fundaciones, los anclajes y los requisitos aplicables al proyecto.
¿Se pueden incorporar puertas, portones o ventanas?
Es posible evaluar estas terminaciones según las necesidades del proyecto y su compatibilidad con el diseño estructural.
