Escalera Gatera con Anillos de Seguridad – Sección de 1 Metro
Escala Fija Tipo Gato de Acero Galvanizado

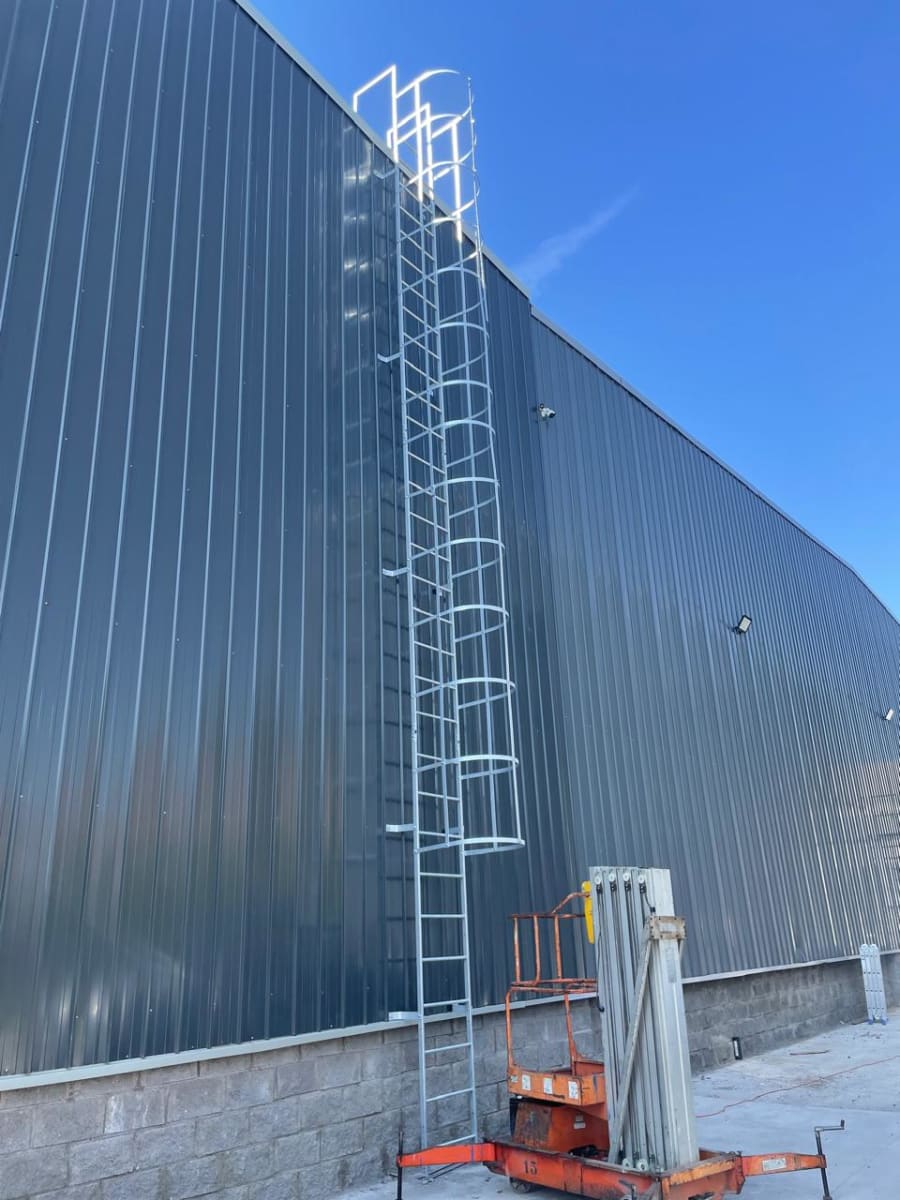

La escalera gatera con anillos de seguridad es una solución de acceso vertical diseñada para acceder de forma segura a techumbres, galpones, edificios, plataformas, salas técnicas y otras superficies elevadas.
Este módulo corresponde a una sección de 1 metro de escalera gatera, fabricada en acero galvanizado en caliente para proporcionar alta resistencia mecánica, durabilidad y protección frente a la corrosión en instalaciones industriales y exteriores.
Su diseño modular permite unir varias secciones para configurar una escalera vertical fija de acuerdo con la altura requerida en cada proyecto. Incorpora anillos de seguridad o guardaespaldas, que forman una protección posterior alrededor del usuario durante el ascenso y descenso.
La escalera cuenta con peldaños separados cada 300 mm, ancho de 600 mm y puntos de fijación que permiten mantener la separación necesaria respecto del muro. Su diseño considera los criterios dimensionales indicados para este tipo de acceso en la ISO 14122-4:2016.
Características principales:
Módulo de escalera gatera de 1 metro de longitud
Peldaños cada 300 mm
Ancho total: 600 mm
Distancia libre al muro: ≥ 150 mm
Profundidad del anillo de seguridad o guardaespaldas: 750 mm
Separación entre anillos de seguridad: 600 mm
Fabricada en acero galvanizado en caliente
Sistema modular para configurar diferentes alturas
Apta para exteriores, galpones e instalaciones industriales
Montaje rápido y alta durabilidad
Sistema modular y accesorios
Los módulos pueden combinarse según la altura requerida y complementarse con diferentes accesorios, entre ellos:
Cabezal de escalera gatera para una salida protegida hacia la superficie superior
Módulos adicionales de escalera gatera con anillos de seguridad
Secciones de escalera gatera sin anillos
Elementos de fijación y soporte a muro
Accesorios de protección y acceso según las características del proyecto
Aplicaciones:
Recomendada como escalera de acceso a techumbres y cubiertas, galpones industriales, edificios, bodegas, plantas productivas, plataformas de mantenimiento, plantas fotovoltaicas y otras instalaciones donde se requiera un acceso vertical fijo, resistente y de larga duración.
Nota: Este producto corresponde a una sección modular de 1 metro. Recuerde agregar la cantidad de módulos y accesorios necesarios según la altura y configuración de su instalación.
Documentos Disponibles para Descargar:
- Ficha Técnica Escala Gatera
- Esquema Escala Gatera, Despiece y Especificaciones
Preguntas frecuentes sobre escalas gateras en Chile
1. ¿Qué es una escala gatera y para qué se utiliza?
Una escala gatera es una escalera vertical fija diseñada para acceder de manera segura a techumbres, terrazas técnicas, galpones, edificios, plantas fotovoltaicas, salas de máquinas y otras áreas elevadas. Se utiliza principalmente para labores de inspección, mantenimiento y operación realizadas por personal autorizado.
2. ¿Cuándo debe incorporar anillos o jaula de seguridad?
La necesidad de incorporar una jaula de seguridad depende de la altura de ascenso, las condiciones del lugar, la frecuencia de uso y la evaluación de riesgos del proyecto. Como referencia técnica, la norma ISO 14122-4 considera protección contra caídas en escalas de mayor altura. Esta protección puede resolverse mediante anillos de seguridad, una línea de vida vertical o una combinación de ambos sistemas, según las exigencias del cliente y del prevencionista de riesgos. Lo habitual es considerar anillos de seguridad a partir de los 2 metros de altura.
3. ¿Qué normativa deben cumplir las escalas gateras en Chile?
En Chile, el diseño debe considerar las disposiciones aplicables en materia de seguridad laboral, construcción y prevención de caídas. Para definir sus dimensiones y condiciones de seguridad, habitualmente se utiliza como referencia la norma ISO 14122-4:2016, relativa a escalas verticales fijas. Cada proyecto debe revisarse de acuerdo con su uso, ubicación, altura y las exigencias particulares del mandante, proyecto o del organismo de prevención correspondiente.
4. ¿Qué material es recomendable para una escala instalada en el exterior?
Para instalaciones exteriores recomendamos utilizar acero galvanizado en caliente, debido a su resistencia frente a la humedad, la lluvia y la corrosión. Esta terminación proporciona mayor durabilidad y requiere menos mantenimiento que una estructura protegida solamente con pintura. En ambientes costeros, industriales o especialmente corrosivos este material es especialmente recomendado.
5. ¿Cuánto cuesta fabricar e instalar una escala gatera?
El valor depende principalmente de la altura total, el tipo de estructura donde será instalada, la cantidad de anclajes, la incorporación de jaula de seguridad, puerta, plataforma, pasamanos, pasarelas o línea de vida, además de la ubicación del proyecto y los equipos necesarios para el montaje. Por esta razón, cada escala debe evaluarse como un proyecto independiente y cotizarse de acuerdo con las características específicas de la instalación.
6. ¿Se puede instalar una escala gatera en cualquier muro o galpón?
Puede instalarse sobre hormigón, albañilería o estructuras metálicas, siempre que el soporte tenga la resistencia necesaria. En galpones revestidos con planchas metálicas o paneles aislados, la escala no debe fijarse únicamente al revestimiento: los soportes deben conectarse a pilares, vigas u otros elementos estructurales adecuados. Antes de fabricar, es importante revisar fotografías, medidas y condiciones del punto de anclaje.
7. ¿Qué información se necesita para solicitar una cotización?
Para preparar una cotización se requiere conocer la altura desde el piso hasta la cubierta, la comuna del proyecto, el material del muro o estructura de soporte y el uso que tendrá la escala. También es recomendable enviar fotografías generales y del lugar de instalación, indicando si existen canaletas, tuberías u otros obstáculos. Con estos antecedentes podemos definir si la solución necesita jaula de seguridad, puerta con portacandado, cabezal de acceso, plataforma de llegada, pasamanos u otros accesorios.
En ICAST fabricamos escalas gateras a medida para edificios, galpones, industrias e instalaciones fotovoltaicas. Podemos desarrollar soluciones modulares en acero galvanizado, con y sin anillos de seguridad, puertas de acceso, plataformas y otros elementos complementarios. Contáctenos para evaluar su proyecto y preparar una cotización de acuerdo con las condiciones reales de la instalación.
