ICAST · SOLUCIONES DE ACCESO INDUSTRIAL

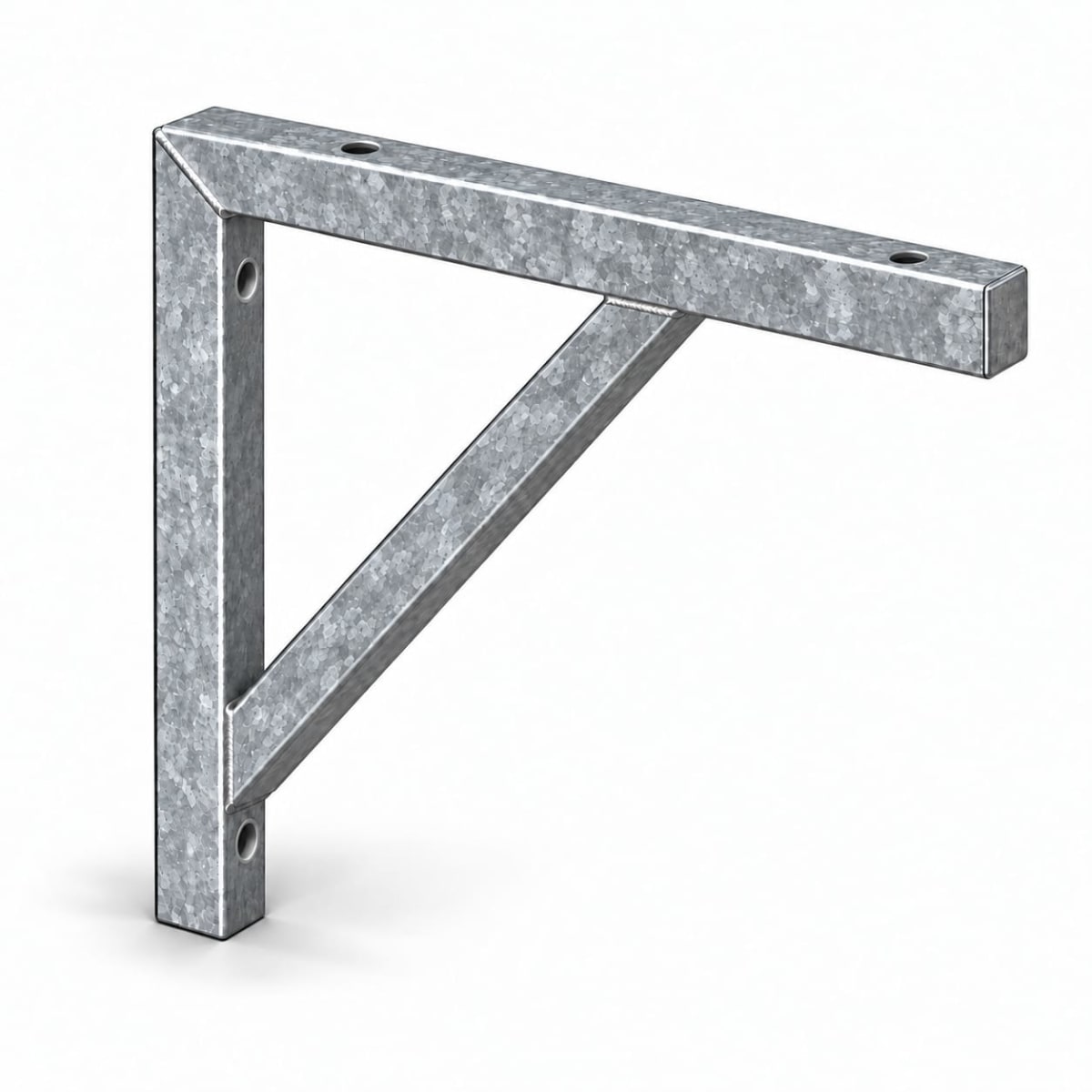

Soporte tipo escuadra de 700 mm para pasarela fijada a muro
Acero galvanizado en caliente · 70 cm de ancho × 52 cm de alto
El soporte tipo escuadra para pasarela ICAST permite disponer de una estructura de apoyo fijada a muro sobre la cual se instala la pasarela. Es un accesorio para proyectos que requieren sostener el recorrido mediante soportes laterales, sin apoyarlo directamente sobre la superficie inferior.
Fabricado con perfil rectangular de acero de 20 × 40 mm y terminación galvanizada en caliente, cuenta con dos puntos de fijación a muro y dos puntos de fijación para la pasarela. Su configuración permite vincular ambos elementos como parte del sistema de acceso.
Ventajas para tu proyecto
- Apoyo para pasarelas: proporciona una base de soporte vinculada al muro o estructura de respaldo.
- Conexión entre componentes: incorpora dos puntos de fijación a muro y dos para sujetar la pasarela.
- Protección anticorrosiva: acabado galvanizado en caliente para proteger el acero frente a la exposición ambiental.
- Accesorio del sistema de acceso: complementa la instalación de pasarelas metálicas según las condiciones de cada proyecto.
Características técnicas
| Característica | Especificación |
|---|
| Tipo de producto | Soporte tipo escuadra para pasarela |
|---|
| Ancho | 700 mm · 70 cm |
|---|
| Alto | 520 mm · 52 cm |
|---|
| Perfil de la estructura | Rectangular de 20 × 40 mm |
|---|
| Material | Acero |
|---|
| Terminación | Galvanizado en caliente |
|---|
| Fijaciones a muro | 2 puntos de fijación |
|---|
| Fijaciones para pasarela | 2 puntos de fijación |
|---|
Aplicaciones
Soporte de pasarelas de acceso, plataformas de tránsito y recorridos de mantenimiento junto a muros o estructuras de respaldo en galpones, bodegas, edificios e instalaciones industriales.
Su uso permite configurar recorridos elevados mediante escuadras que reciben la pasarela y transmiten las cargas a la estructura donde se encuentran fijadas.
Integración y montaje
La cantidad de escuadras, su separación y los anclajes deben definirse considerando la pasarela, las cargas previstas y la resistencia del muro o estructura de soporte. Las fijaciones deben vincularse a elementos resistentes adecuados para recibir el conjunto.
Complementa tu pasarela
Revisa nuestra pasarela con baranda de 1 metro y consulta por la configuración de apoyos para tu instalación.
Preguntas frecuentes
¿Para qué sirve esta escuadra?
Se fija a muro y proporciona un apoyo sobre el cual se coloca y sujeta la pasarela.
¿Cuáles son sus dimensiones?
Tiene 70 cm de ancho y 52 cm de alto. Su estructura utiliza perfil rectangular de acero de 20 × 40 mm.
¿Cuántos puntos de fijación incorpora?
Cuenta con dos puntos de fijación a muro y dos puntos de fijación para la pasarela.
¿Cuántas escuadras necesita mi pasarela?
La cantidad y separación se definen según el largo de la pasarela, su configuración, las cargas previstas y la estructura de respaldo. Envíanos los antecedentes para evaluar tu requerimiento.
¿Qué información necesito para cotizar?
Indica las dimensiones de la pasarela, el material del muro, la cantidad requerida y la comuna del proyecto. Adjunta fotografías del lugar de instalación.
Complementa tu sistema de acceso con ICAST
Cotiza tu soporte tipo escuadra de 700 mm para pasarela. Comparte las medidas y fotografías de tu proyecto para evaluar la configuración de apoyos.
