Escalas gateras y pasarelas para acceso a válvulas en Frigorífico San Joaquín, Talagante

Acceder a una válvula instalada en altura requiere resolver tanto el ascenso como la posición desde la cual se realizará la maniobra. Cuando existen varios puntos de operación, también es necesario considerar el desplazamiento entre ellos.

Ese es el desafío que estamos abordando en Frigorífico San Joaquín, en la comuna de Talagante, empresa dedicada a la refrigeración de frutas de temporada destinadas a exportación. En una primera etapa, el cliente nos solicitó siete escalas gateras para acceder a válvulas ubicadas en altura dentro de sus instalaciones.

El proyecto combina escalas de acceso vertical, soportes especiales y pasarelas autosoportadas, con configuraciones que responden a las condiciones de cada punto de intervención.

Video del proyecto

Ver el video del proyecto en YouTube

La necesidad del cliente

Las válvulas se encuentran en distintas posiciones y requieren soluciones de acceso acordes con su ubicación. Por eso, la evaluación no se limita a definir la altura de cada escala: también considera dónde debe quedar el usuario al llegar y qué recorrido necesita realizar para operar.

Nuestra intervención busca facilitar esas labores mediante accesos permanentes y superficies de trabajo y tránsito configuradas para los sectores incluidos en esta primera etapa.

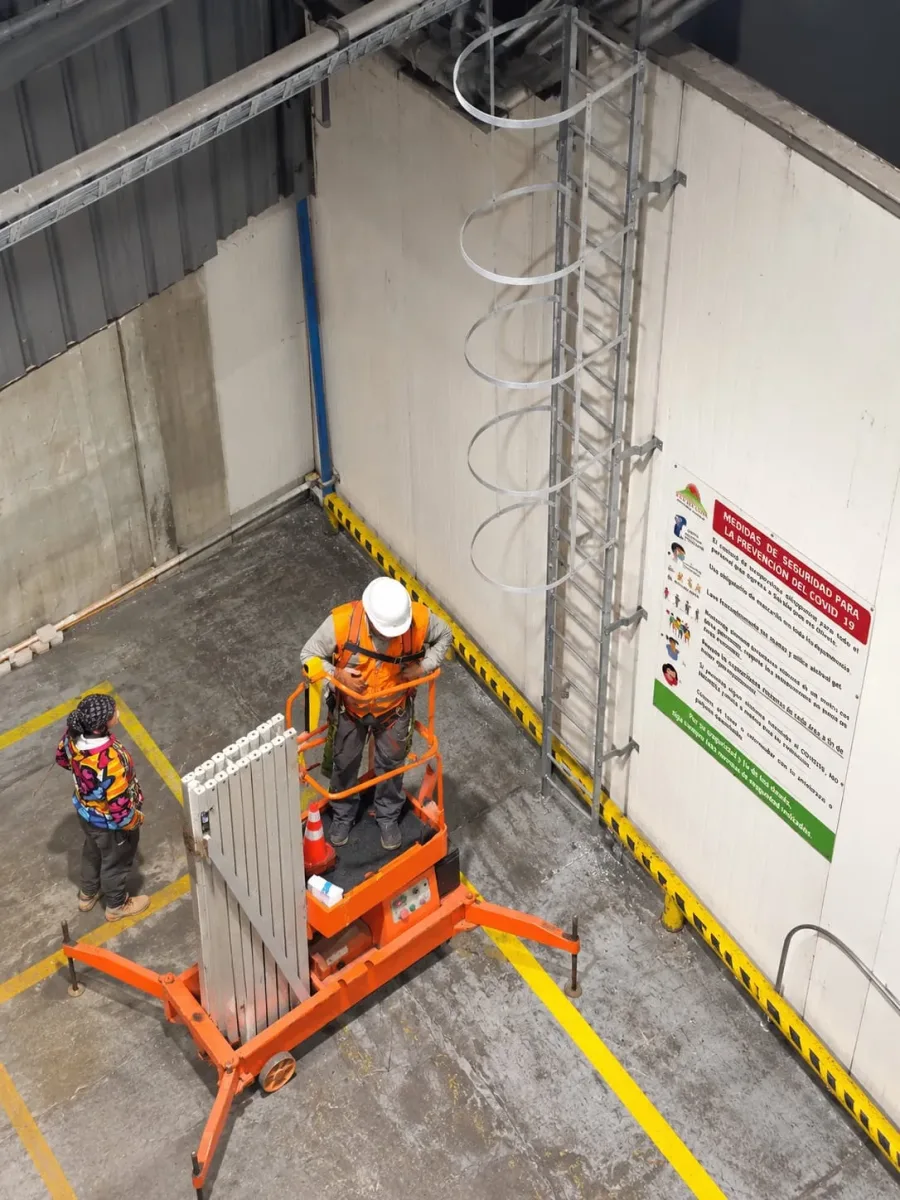

Escalas separadas más de un metro del muro

Uno de los desafíos del proyecto es que algunas escalas deben instalarse con una separación importante respecto del muro donde se ubicarán sus anclajes. En ciertos puntos, esa distancia supera un metro.

Esta disposición exige desarrollar soportes específicos y revisar cómo se vincula la escala con la estructura de respaldo. La geometría de los apoyos y la ubicación de las fijaciones forman parte de la solución de cada acceso.

La experiencia demuestra la importancia de levantar las condiciones del lugar antes de seleccionar los componentes: dos escalas de altura similar pueden requerir sistemas de soporte diferentes.

Pasarelas autosoportadas para recorrer varios puntos de operación

En algunos sectores, acceder a una sola posición no resuelve la necesidad del cliente. Las maniobras involucran varias válvulas y requieren desplazamientos de dos a tres metros en altura.

Para esos casos estamos incorporando pasarelas autosoportadas, que permiten conectar los puntos de operación mediante una superficie de tránsito. Sus apoyos, fijaciones y protecciones se definen según la configuración del sector.

Así, la escala resuelve el acceso vertical y la pasarela  da continuidad al recorrido hasta las válvulas que deben maniobrarse.

Características de esta primera etapa

Un acceso diseñado alrededor de la tarea

Este proyecto reúne dos necesidades distintas: subir hasta el nivel de las válvulas y desplazarse entre ellas para realizar las maniobras. Resolver ambas de forma coordinada permite definir la ubicación de las escalas y la continuidad de las pasarelas.

En ICAST desarrollamos estas soluciones considerando el espacio disponible, las distancias de separación y los puntos de apoyo. El trabajo en Frigorífico San Joaquín refleja cómo los componentes de acceso pueden combinarse con estructuras específicas para responder a una necesidad operacional concreta.

Soluciones relacionadas para accesos industriales

Si estás evaluando una instalación similar, revisa nuestra línea de escalas gateras y accesorios y consulta por la configuración que requiere tu proyecto.

• Módulos de escala gatera con anillos de seguridad : componentes para configurar accesos verticales según el proyecto.

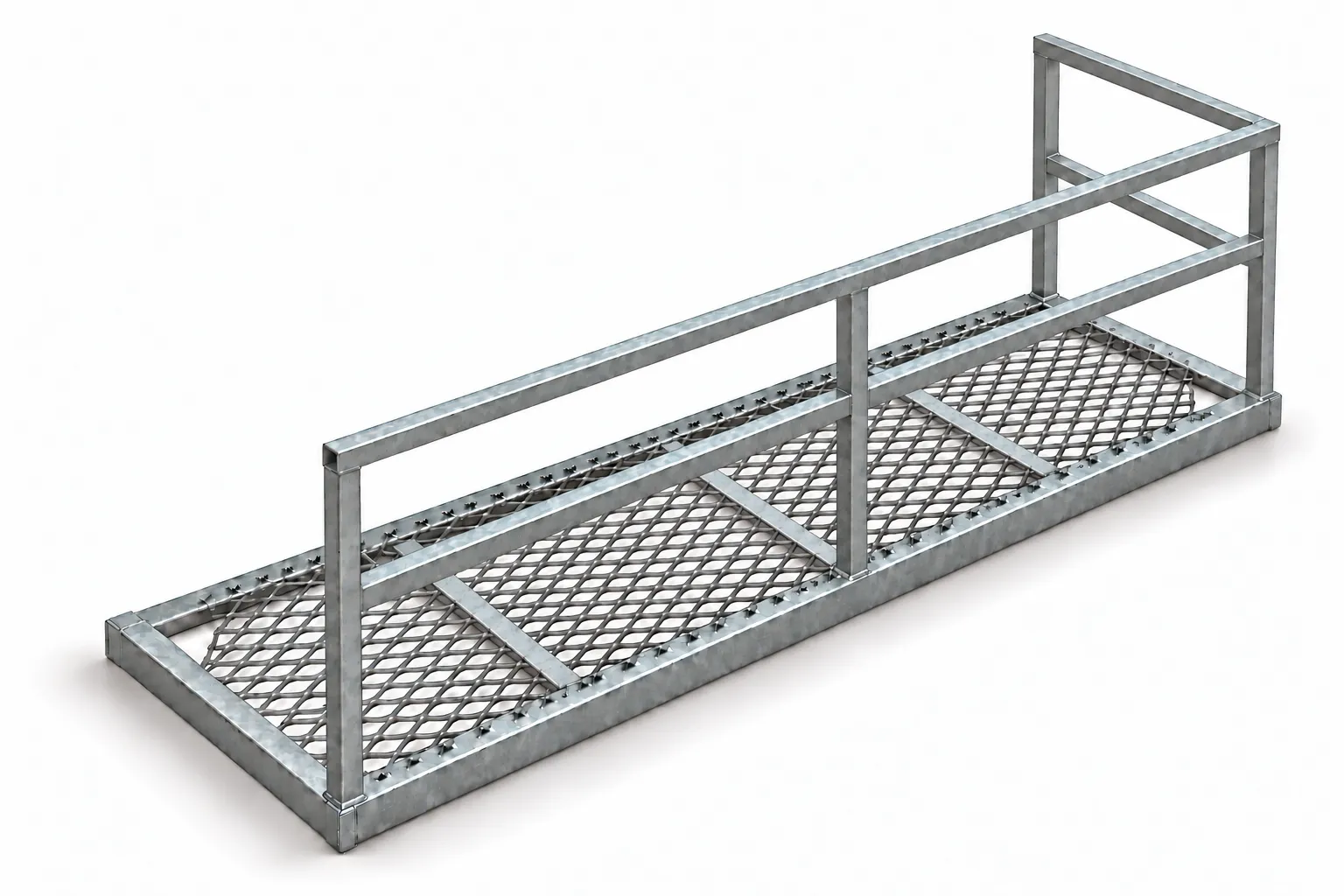

• Pasarela con barandas de 2 metros : superficie de tránsito para conectar sectores de acceso y mantenimiento.
• Soporte tipo escuadra de 700 mm : accesorio para evaluar en pasarelas fijadas a muro.
• Puerta de acceso para escala gatera : accesorio para gestionar el ingreso de personal autorizado.

Los productos enlazados son referencias del catálogo. Los soportes especiales y las pasarelas del proyecto se definen según las condiciones particulares de la instalación.
